Nos produits et composants hydrauliques

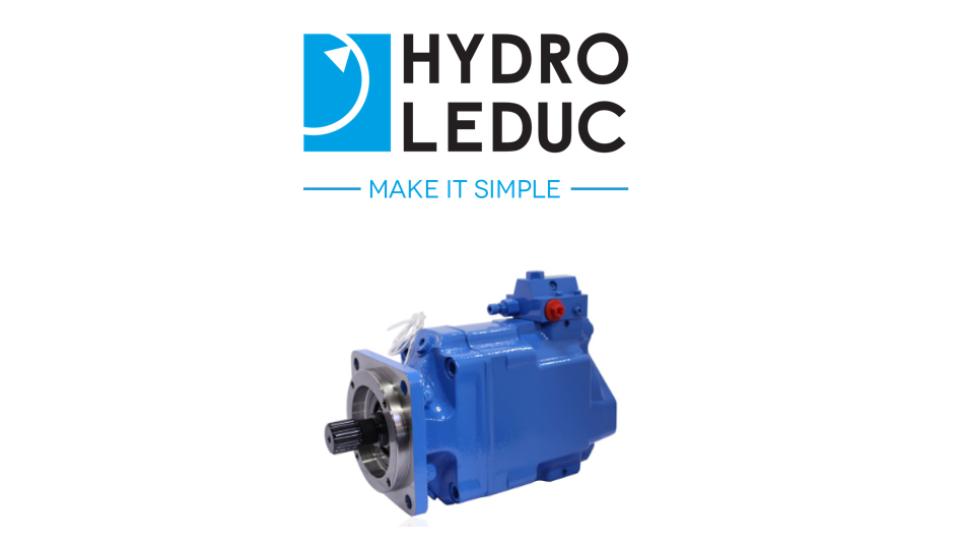

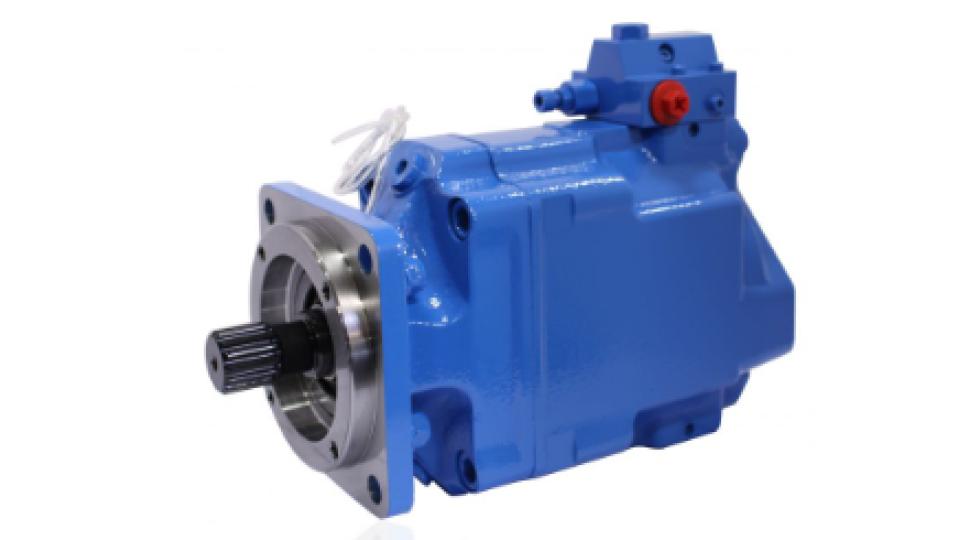

Descriptif du produit :
De conception similaire à la pompe série TXV avec un flasquage SAE C, les pompes série TXVA existent en 2 modèles de 75 cm3/tr et 92 cm3/tr de cylindrée maximale.
La pression maximale de service atteint jusqu’à 400 bar.

Caractéristiques et avantages :

• flasquage suivant SAE C,
• ports UNF,
• modèles de 75 et 92 cm³/tr,
• pression maximale de service de 400 bar (420 bar en pointe),
• vitesse maximale à pleine cylindrée de 1900 à 2000 tr/min selon le modèle,
• équipées d’une régulation « load sensing» pour une adaptation du débit dans la pompe,
• se montent directement sur la prise de mouvement du moteur ou sur la prise de mouvement de la boite de vitesses du véhicule,
• arbre d’entrainement en version cannelé ou claveté.

Domaines d’application :

• équipements camions (grues de manutention, grues forestières, bennes à ordures ménagères, saleuses et véhicules de déneigement, et autres véhicules de travaux publics),
• militaire,
• machines agricoles.

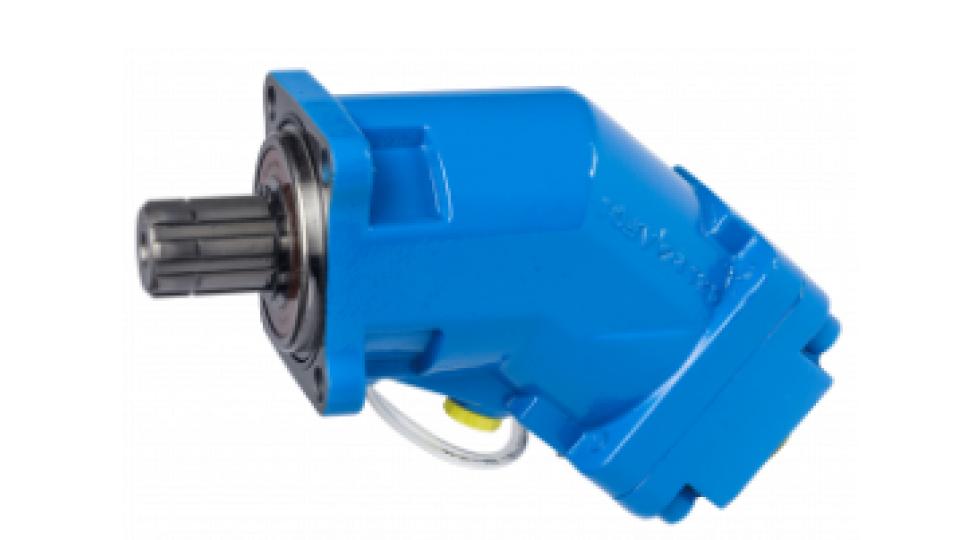

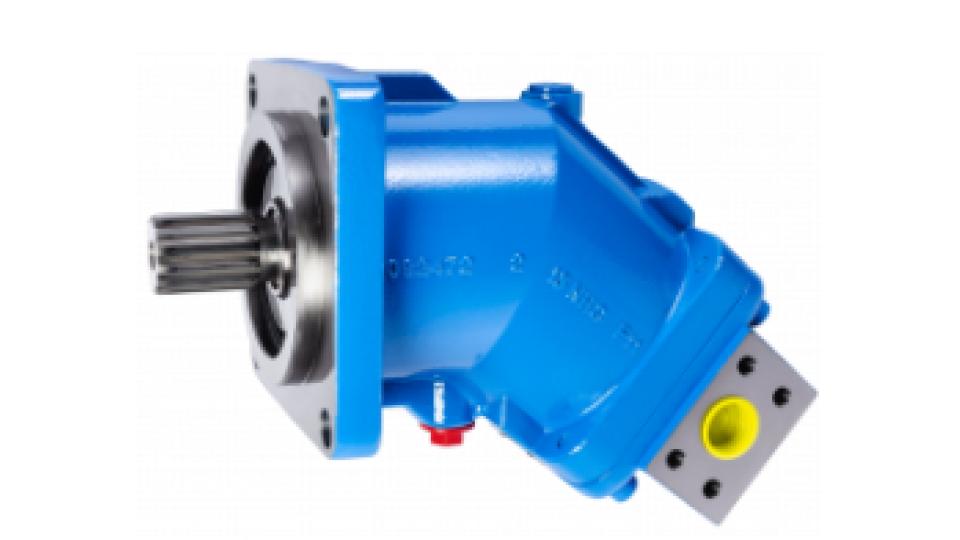

Moteurs hydrauliques issus de la technologie à pistons sphériques et construits autour d’un axe-barillet à 40°, ils combinent haute performance et encombrement réduit.

Les moteurs à pistons sphériques MA sont conçus pour les principales applications fixes et mobiles, et pour être utilisés aussi bien en circuit fermé qu’en circuit ouvert.

Les pressions de service de ces moteurs vont jusqu’à 400 bar en continu et 450 bar en pointe, les vitesses de rotation de 3400 à 8000 tr/min selon le modèle.

Les moteurs MA existent avec arbre cannelé ou arbre à clavette.

En orifices d’alimentation A et B plusieurs options sont disponibles.

Caractéristiques et avantages :

• rendement élevé,
• norme SAE (J744),
• cylindrée de 10 à 180 cm3/tr,
• disponible en version 250 cm3/tr,
• vitesses maximale en continu jusqu’à 8000 tr/min selon le modèle,
• pression maximale supportable 400 bar en continu et 450 bar en pointe,
• capteur de vitesse et valve de balayage en option,
• sur demande : valve anti-cavitation, limiteur de pression.

Domaines d’application :

• équipements de travaux publics (génératrice, transmission d’engins, applications vibrantes),
• ventilateurs,
• machines forestières (tête d’abattage, broyeur…),
• machines agricoles,
• treuils fortement sollicités,
• équipements miniers,
• équipements municipaux (épareuse, balayeuse, saleuse…),
• défense.

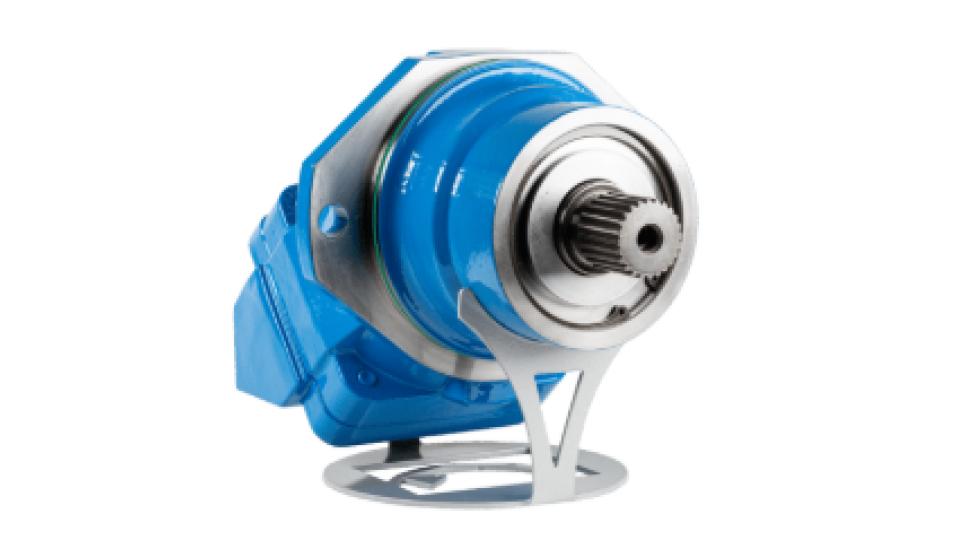

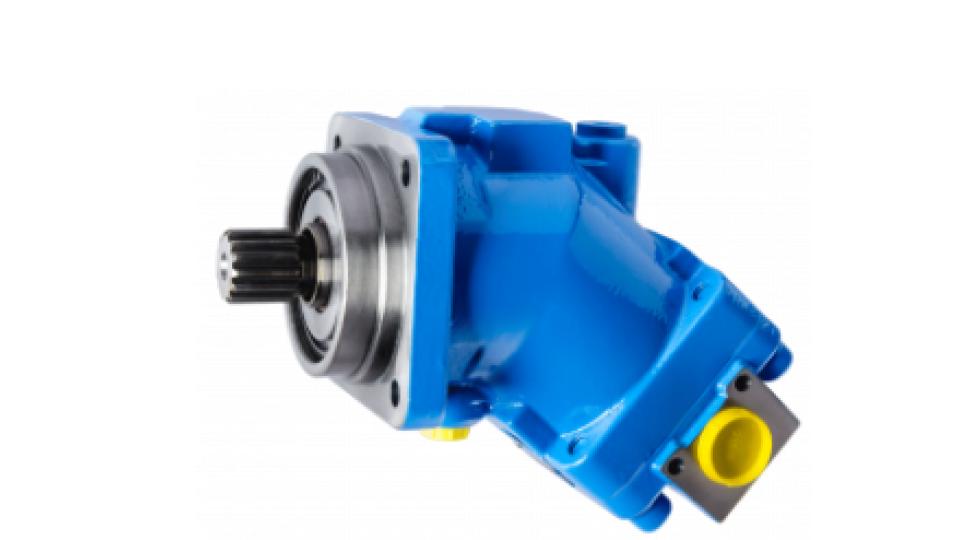

Moteurs hydrauliques issus de la technologie à pistons sphériques et construits autour d’un axe-barillet à 40°, ils combinent haute performance et encombrement réduit.

Les moteurs MSI représentent un choix pertinent pour toutes les applications de 28 à 180 cm³ de cylindrée, dans un encombrement réduit.

Grâce à son design dit « semi-intégré » (cartouche), le moteur MSI vous permet de gagner de l’espace sur votre assemblage.

Les moteurs à pistons sphériques MSI sont conçus pour les principales applications fixes et mobiles, et pour être utilisés aussi bien en circuit fermé qu’en circuit ouvert.

Les pressions de service de ces moteurs vont jusqu’à 400 bar en continu et 450 bar en pointe, les vitesses de rotation de 3400 à 6300 tr/min selon le modèle.

Les moteurs MSI sont proposés en standard avec arbre cannelé (arbre à clavette sur demande).

En orifices d’alimentation A et B plusieurs options sont disponibles.

Caractéristiques et avantages :

• rendement élevé,
• norme ISO 3019-2 – semi-intégré,
• cylindrées de 28 à 180 cm3/tr,
• vitesses maximale en continu jusqu’à 6300 tr/min selon le modèle,
• pression maximale supportable 400 bar en continu et 450 bar en pointe,
• capteur de vitesse et valve de balayage sur demande.

Domaines d’application :

• équipements de travaux publics (transmission d’engins),
• machines forestières (tête d’abattage, broyeur…),
• machines agricoles,
• treuils fortement sollicités,
• équipements miniers,
• réducteurs planétaires.

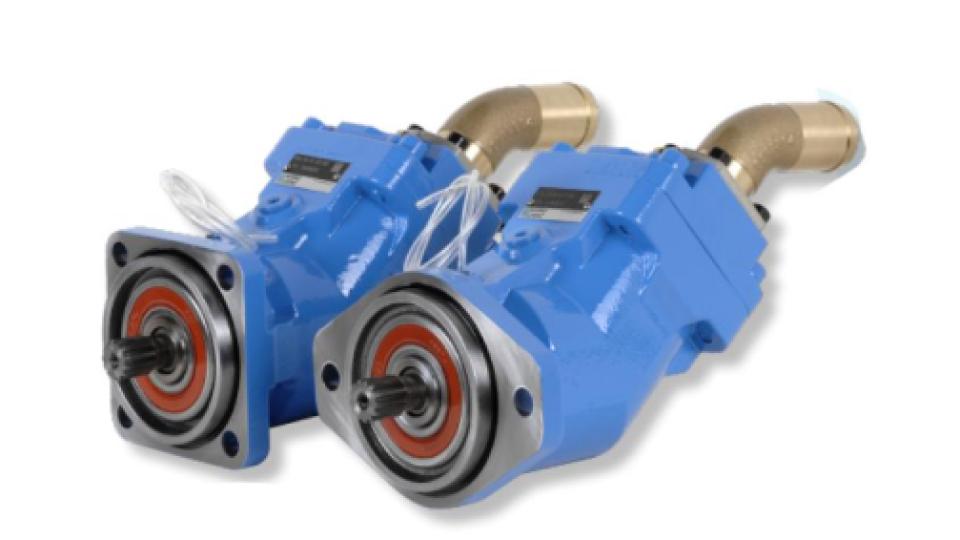

Moteurs hydrauliques issus de la technologie à pistons sphériques et construits autour d’un axe-barillet à 40°, ils combinent haute performance et encombrement réduit.

Les moteurs MXP/MXA sont conçus pour être utilisés aussi bien en circuit fermé qu’en circuit ouvert.

Offrant de 25 à 126 cm3/tr de cylindrée pour la série MXP, et de 25 à 63 cm3/tr pour la série MXA (version SAE) ces moteurs sont destinés aux usages de type équipements de camions et machines de travaux publics, pour des usages à durée limitée.

(Pour des applications très fortement sollicitées, HYDRO LEDUC propose des moteurs des séries M/MA et MSI, documentation sur demande.)

Caractéristiques et avantages :

• série MXP disponible de 25 à 126 cm3/tr (norme DIN ISO14),
• série MXA disponible de 25 à 63 cm3/tr (norme SAE J744),
• vitesses maximale en continu jusqu’à 6900 tr/min selon le modèle,
• pression maximale supportable 400 bar en continu et 450 bar en pointe,
• construits pour tourner indifféremment à droite ou à gauche,
• construits pour fonctionner dans toutes les positions de montage,
• adaptés aux usages intermittents.

Domaines d’application :

• hydrocureur : entraînement pompe à eau, pompe à vide,
• pompe à eau haute pression,
• applications mobiles,
• machines agricoles.

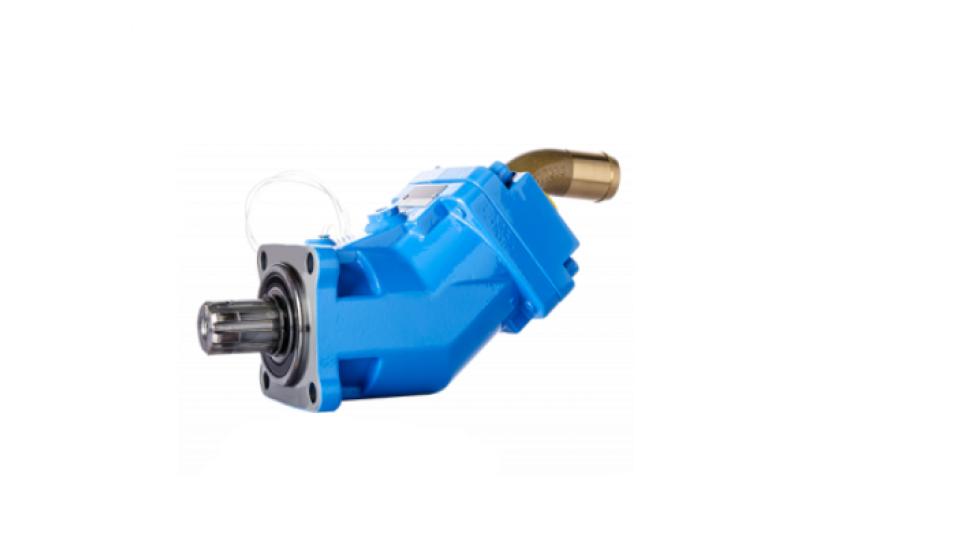

De même conception que les pompes XPi, la pompe XAi assure l’optimisation des stocks et ne nécessite aucune manipulation pour paramétrer la pompe dans le sens de rotation souhaité. Ce sont des pompes à cylindrée fixe.
Cette pompe à cylindrée fixe avec un flasquage SAE est disponible en cylindrées allant de 18 à 63 cm3/tr.

Caractéristiques et avantages :

• flasquage suivant SAE B (2 trous, ou 4 trous) – norme US,
• modèle de 18 à 63 cm³/tr,
• 380 bar en continu et 420 bar en pointe,
• vitesse maximale de 2300 à  2650 tr/min,
• 7 pistons,
• compacité permettant un montage dans des environnements où l’espace est très réduit (par exemple prise de mouvement),
• indexation automatique de la pompe qui peut fonctionner indifféremment dans les deux sens de rotation (sans horaire et inverse-horaire),
• installation et mise en route simplifiées,
• compatible pour utilisation en prise arrière moteur (avec by-pass).

Domaines d’application :

• équipements camions (exemples : grues sur camions, grues forestières, bras, multi-bennes, vérins de stabilisation),
• équipements hivernaux (exemples : saleuses, lames à neige, turbines),
• camions de pompier,
• militaire.

Descriptif du produit :

Moteurs hydrauliques issus de la technologie à pistons sphériques et construits autour d’un axe-barillet à 40°, ils combinent haute performance et encombrement réduit.

Les moteurs à pistons sphériques M sont conçus pour les principales applications fixes et mobiles, et pour être utilisés aussi bien en circuit fermé qu’en circuit ouvert.

Les pressions de service de ces moteurs vont jusqu’à 400 bar en continu et 450 bar en pointe, les vitesses de rotation de 3400 à 8000 tr/min selon le modèle.

Les moteurs M existent avec arbre cannelé ou arbre à clavette.

En orifices d’alimentation A et B plusieurs options sont disponibles.

Caractéristiques et avantages :

• rendement élevé,
• cylindrée 5 cm3/tr – norme CETOP,
• cylindrées de 12 à 180 cm3/tr – norme ISO3019-2,
• vitesses maximale en continu jusqu’à 8000 tr/min selon le modèle,
• pression maximale supportable 400 bar en continu et 450 bar en pointe,
• capteur de vitesse et valve de balayage en option,
• sur demande : valve anti-cavitation, limiteur de pression.

Domaines d’application :

• équipements de travaux publics (transmission d’engins, applications vibrantes),
• ventilateurs,
• machines forestières (tête d’abattage, broyeur…),
• machines agricoles,
• treuils fortement sollicités,
• équipements miniers,
• équipements municipaux (épareuse, balayeuse, saleuse…),
• défense.

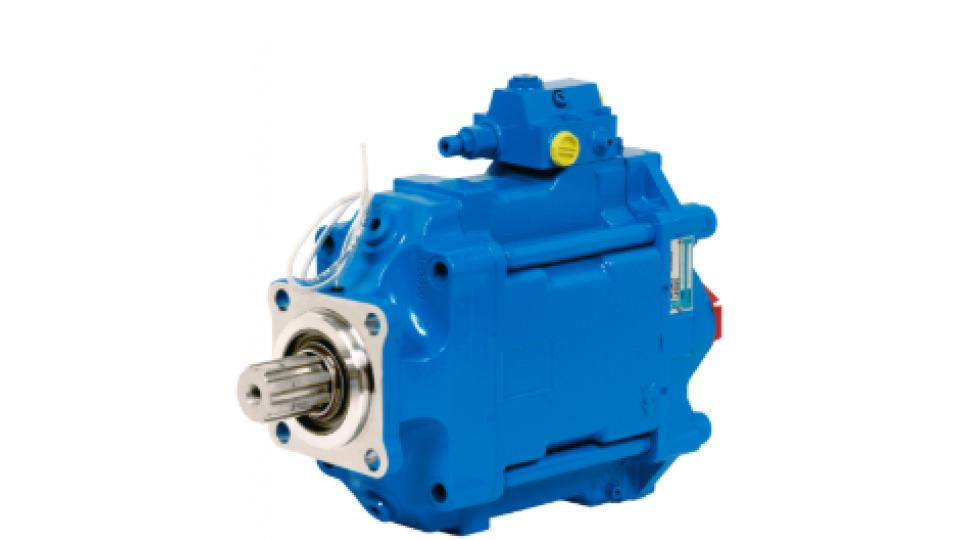

Spécifiquement conçue pour répondre aux besoins de l’hydraulique camion, cette pompe à cylindrée variable avec asservissement LS (Load Sensing) permet une régulation du débit en fonction du besoin. Elle s’adapte pour donner le juste nécessaire à chaque mouvement.

Sa compacité permet une installation directement sur prise de mouvement (moteur ou boite de vitesses), ou via un arbre d’entraînement intermédiaire. La pompe TXV est disponible en cylindrée maximale de 40 à 150 cm³/tr et peut atteindre des pressions de service de 400 bar.

Caractéristiques et avantages :

• équipée d’une régulation « load sensing »,
• flasquage suivant DIN ISO14 (DIN 5462),
• disponible en 150 cm³/tr (unique sur le marché),
• pression maximale de service jusqu’à 400 bar selon le modèle,
• vitesse maximale à pleine cylindrée de 1900 à 3000 tr/min,
• compacte,
• disponible en version arbre traversant (entraînement d’une seconde pompe),
• disponible avec asservissement à couple constant (Pression x Débit = Constant),
• vis de réglage de cylindrée maximum en option sur demande,
• équipée de joints FKM en standard.

Domaines d’application :

• équipements camions (grues de manutention, grues forestières, bennes à ordures ménagères, saleuses et véhicules de déneigement, et autres véhicules de travaux publics),
• militaire,
• machines agricoles.

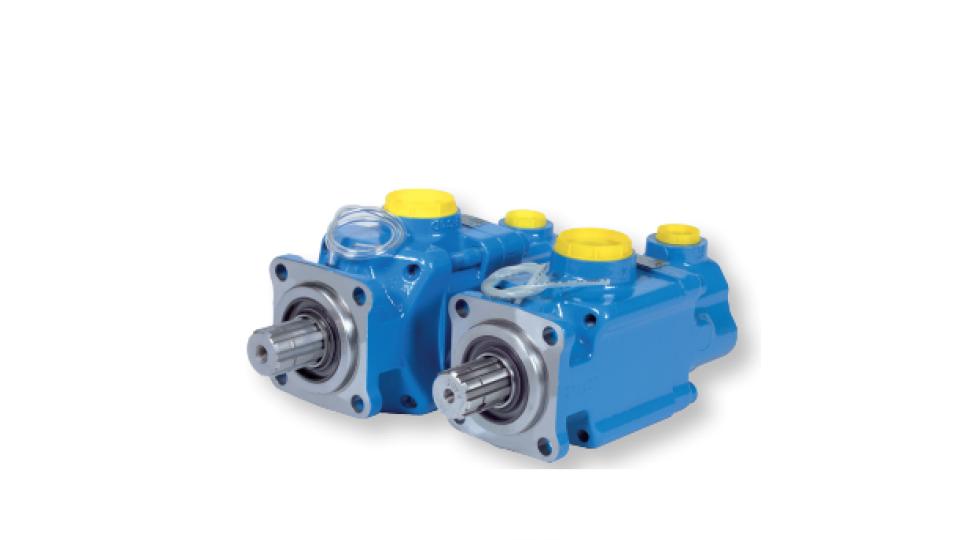

De conception unique, les pompes PA-PAC vous offrent une solution robuste et endurante aux besoins en haute pression des applications camions : ce sont des pompes à cylindrée fixe.
Alliant le double sens de rotation automatique, la haute pression d’utilisation (jusqu’à 500 bar en pointe), et leur relative insensibilité aux fluides peu performants voire dégradés, les pompes PA-PAC sont la solution aux environnements les plus difficiles.

Caractéristiques et avantages :

• flasquage suivant DIN ISO14 (DIN 5462),
• versions simple débit de 25 cm³/tr à 114 cm³/tr,
• versions double débits de 2 x 25 cm³/tr à 2 x 75 cm³/tr,
• débits asymétriques : 75 – 40 cm³/tr,
• double sens de rotation, haute pression de refoulement,
• 400 bar en continu et 500 bar en pointe,
• de conception simple et robuste.

Domaines d’application :

• équipements camions (exemples : grues sur camions, grues forestières, bras, multi-bennes, vérins de stabilisation),
• équipements hivernaux (exemples : saleuses, lames à neige, turbines),
• camions de pompier,
• militaire.

Les pompes à pistons sphériques XPi sont spécifiquement conçues pour répondre aux besoins des équipements de camions, et pour un flasquage direct sur prise de mouvement grâce à leur compacité : ce sont des pompes à cylindrée fixe.
Tous les modèles qui sont construits avec 7 pistons, pour assurer une régularité de débit optimale, sont capables de pressions de travail jusqu’à 380 bar en continu et 420 bar en pointe.
Ces pompes bidirectionnelles ne nécessitent aucune intervention de l’utilisateur pour changer le sens de rotation (simple inversion du raccord d’aspiration). Disponibles en cylindrées de 12 à 130 cm3/tr.
La raccord d’aspiration adapté est fourni avec la pompe.

Caractéristiques et avantages :

• flasquage suivant DIN ISO14 (DIN 5462),
• modèles de 12 à 130 cm³/tr,
• 380 bar en continu et 420 bar en pointe,
• vitesse maximale de 1750 à  3150 tr/min,
• compacité permettant un montage dans des environnements où l’espace est très réduit (par exemple prise de mouvement),
• indexation automatique de la pompe qui peut fonctionner indifféremment dans les deux sens de rotation,
• installation et mise en route simplifiées,
• compatible pour utilisation en prise arrière moteur (avec by-pass).

Domaines d’application :

• équipements camions (exemples : grues sur camions, grues forestières, bras, multi-bennes, vérins de stabilisation),
• équipements hivernaux (exemples : saleuses, lames à neige, turbines),
• camions de pompier,
• militaire.
